Stager YA40063F12STA automatizare trifazata 63A, 12Vcc, protectie

DESCRIERE:

Compatibila cu generatoarele:

STAGER YDY10S, YDE12E, YDE12E3, YDY12S3, YDE12T, YDE12T3, YDY15S3-E, YDY15S-E, YDY22S3, YDE15000T, YDE15000T3, YDE7000TD, YDE7000TD3, YDY18S3-E

Automatizare seria YA-TA cu panou de control MEBAY ATS220 pentru generatoare de curent cu functie AMF.

Aceasta este compatibila cu toate modelele de generatoare care au cablu de comanda cu 3 conductori (incarcare acumulator 12V si conductor comanda ON/OFF).

DATE TEHNICE:

Tensiune nominala: 400 V

Frecventa: 50 Hz

Curent nominal: 63 A

Numar poli: 4

Grad de protectie: IP23

Tensiune: 11 ~ 14 Vcc

Curent nominal al contactorului: 100 A

Incarcator:

- Tensiune de intrare: 165 ~ 265 Vca

- Tensiune de iesire: 13 Vcc (±2%)

- Curent de incarcare: 5 A

Incarcare acumulator: 12 ~ 14 Vcc

Lungimea cablului de conectare: 5 m

Temperatura de lucru: (-15 ~ 60)ºC

Conditii de depozitare: (-25 ~ 80)ºC

Diametru cablu: 3buc x 1.0mm²

Panou de control: MEBAY ATS220

Functie AMF: da

Protectie supratensiune / subtensiune: da

Greutate: 6 kg

Dimensiuni: 340 x 305 x 150 mm

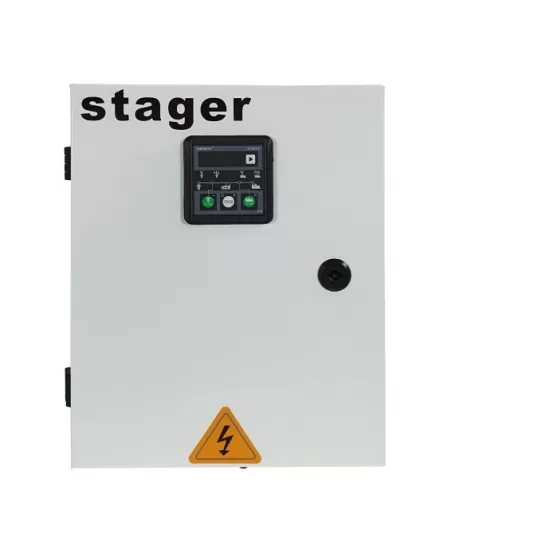

PANOU DE CONTROL:

Panoul de control MEBAY ATS220 este un controler automat care poate afisa conditiile de lucru atat ale generatorului, cat si ale ATS-ului, si poate controla ATS-ul in doua moduri: manual si automat.

Prevazut cu afisaj LED cu 4 cifre care poate afisa tensiunea si frecventa generatorului, tensiunea si frecventa de retea si starea de functionare a comutatorului ATS-ului.

Toti parametrii pot fi setati cu ajutorul butoanelor de pe panou sau prin portul PC.

Caracteristici:

Afisaj LED

7 relee de iesire, curent maxim de 5A (250 Vca);

1 intrare programabila;

Parametrii pot fi setati cu ajutorul butoanelor;

Toate conexiunile sunt realizate prin borne de tip european;

Functie de retea simulata.

Date tehnice panou:

Tensiune de alimentare: 8 ~ 36 Vcc

Consum energie:

- max. 1 W, 24V (standby)

- max. 3 W, 24V (in lucru)

Tensiune de intrare c.a. retea: 30Vca – 30Vca (ph-N)

Tensiune de intrare c.a. generator: 30Vca – 30Vca (ph-N)

Iesire de inchidere generator: 5A (250Vca) Iesire fara tensiune

Iesire de inchidere retea: 5A (250Vca) Iesire fara tensiune

Releu de pornire generator: 5A (250Vca) Iesire fara tensiune

Intrare valoare comutare: disponibil, daca este conectat la baterie

Temperatura de functionare: (-30 ~ +70)ºC

Temperatura depozitare: (-40 ~ +85)ºC

Grad de protectie: IP54

Specificatii produs

tip automatizaretrifazata (400V)
